Cómo configurar un carrete de manguera: guía completa paso a paso

La respuesta corta: Cómo configurar un carrete de manguera

Configurar un carrete de manguera es sencillo una vez que comprende los pasos básicos: monte o coloque el carrete cerca de su fuente de agua, conecte la manguera de entrada al grifo, enrosque la manguera de jardín en el tambor del carrete y pruebe si hay fugas antes de enrollarla. La mayoría de los carretes de manguera estándar tardan menos de 30 minutos en instalarse. , ya sea que esté instalando una unidad montada en la pared o ensamblando un modelo de carrito portátil.

Si también planea conectar un aspersor de impacto o un cabezal de aspersor de impacto giratorio al final de su manguera, el proceso de configuración requiere algunas consideraciones adicionales, particularmente en torno a la presión del agua, el diámetro de la manguera y la distancia entre el carrete y la zona de riego. Esta guía lo cubre todo en detalle.

Tipos de carretes de manguera y cuál se adapta a su configuración

Antes de sumergirse en la instalación, vale la pena saber con qué está trabajando. Los carretes de manguera vienen en varias configuraciones y cada uno tiene un proceso de configuración diferente.

Carretes de manguera de pared

Se fijan a una pared, valla o poste exterior. Son ideales para viviendas con grifo exterior permanente y zona de riego definida. Los carretes montados en la pared suelen tener una conexión de alimentación directa a un grifo de pared, lo que significa que se mantienen limpios y no es necesario moverlos. Son la mejor opción para combinar con un sistema de aspersores de impacto que cubre una zona fija en un césped o jardín.

Carretes de carro independientes

Los carretes estilo carrito se asientan sobre ruedas y se pueden mover por el jardín. Por lo general, vienen con una manguera líder (generalmente de 6 pies de largo) que se conecta al grifo y la manguera principal se enrolla en el tambor. Son prácticos para propiedades más grandes donde es necesario mover la configuración de aspersores a diferentes áreas. También funcionan bien con cabezales de aspersores de impacto portátiles que se reposicionan durante la semana.

Carretes de manguera retráctiles

Los carretes retráctiles enrollan automáticamente la manguera hacia atrás mediante un mecanismo de resorte. Pueden ser de pared o independientes. El mecanismo de resorte interno es sensible al peso de la manguera, por lo que Es importante no exceder la longitud nominal de la manguera del carrete. (generalmente entre 50 y 100 pies), especialmente si está conectando una manguera resistente a un aspersor de impacto en el otro extremo del jardín.

Cajas de carretes de manguera

Parecen jardineras decorativas de jardín y ocultan la manguera cuando no están en uso. La configuración es similar a la de las unidades montadas en la pared, pero generalmente están independientes cerca de un grifo. Si bien son estéticamente agradables, no son la opción más práctica si cambia con frecuencia entre regar el jardín y utilizar un aspersor de impacto giratorio en una gran área de césped.

Herramientas y materiales que necesita antes de comenzar

Tener todo listo antes de comenzar le evitará detenerse a mitad de la instalación. Esto es lo que normalmente necesitará:

• La unidad del carrete de manguera y cualquier hardware incluido (tornillos, soportes, manguera líder)
• Un taladro eléctrico y brocas adecuadas (para modelos de pared)
• Anclajes de pared o tornillos para mampostería si se monta en ladrillo u hormigón
• Llave ajustable o alicates
• Cinta selladora de roscas de PTFE (cinta de fontanero) para todas las conexiones roscadas
• Su manguera de jardín (verifique que coincida con el diámetro nominal del carrete, generalmente ½ pulgada o ⅝ pulgada)
• Un cabezal de rociador de impacto o cualquier otro accesorio que planee usar en el extremo de la manguera
• Un nivel (opcional pero recomendado para unidades montadas en la pared)
• Lápiz o marcador para marcar los puntos de perforación.

Un elemento que la gente olvida constantemente es la cinta de PTFE. Cada conexión roscada en un carrete de manguera (entrada, salida y unión entre la manguera líder y el tambor) debe envolverse con cinta de PTFE para evitar fugas lentas. Generalmente es suficiente dar dos o tres vueltas en la dirección del hilo.

Paso a paso: cómo instalar un carrete de manguera montado en la pared

Los carretes de manguera de pared son el tipo más común para uso residencial. Siga estos pasos cuidadosamente para una instalación limpia y segura.

Paso 1: elija la ubicación correcta en la pared

montar el carrete dentro de 6 pies de su grifo exterior para evitar estirar la manguera guía o crear puntos de torsión. La altura debe ser cómoda para manejar la manivela, generalmente entre 3,5 y 4,5 pies del suelo. Asegúrese de que la superficie de la pared pueda soportar el peso del carrete más una manguera llena, que puede exceder las 15 libras para una manguera de 100 pies.

Verifique si hay algún cableado eléctrico o plomería detrás de la pared antes de perforar. Si está montando en una pared de mampostería o ladrillo, necesitará anclajes para mampostería con una capacidad de al menos 50 libras por punto de anclaje.

Paso 2: marcar y taladrar los orificios de montaje

Sostenga el soporte de montaje contra la pared y use un lápiz para marcar los puntos de perforación. Use un nivel para confirmar que el soporte esté perfectamente horizontal antes de marcar; un carrete inclinado hará que la manguera se acumule en un lado del tambor y se enrolle de manera desigual. Taladre los agujeros a la profundidad especificada para su tipo de anclaje de pared. Para paredes con paredes de madera, los tornillos para madera estándar con una profundidad mínima de 2,5 pulgadas suelen ser adecuados.

Paso 3: coloque el soporte de montaje

Inserte anclajes en los orificios si es necesario y luego atornille el soporte firmemente en su lugar. Dale un tirón firme al soporte para probar la estabilidad antes de colgar el carrete. Un soporte flojo es la principal causa de fallas en el carrete de manguera —El peso de la manguera y la fuerza de rotación durante el enrollado ejercen una tensión significativa sobre el punto de montaje.

Paso 4: cuelgue el carrete en el soporte

La mayoría de los carretes montados en la pared cuelgan de un brazo pivotante o de un sistema de gancho. Deslice o sujete el cuerpo del carrete en el soporte y confirme que oscila libremente si está diseñado para girar. Una función giratoria permite que el carrete mire en diferentes direcciones mientras tira de la manguera, lo que reduce la fricción y el desgaste de la manguera cerca de la salida del tambor.

Paso 5: conecte la manguera líder a la espiga

Envuelva el extremo con rosca macho de la manguera líder con dos o tres capas de cinta de PTFE. Primero, enrósquelo en la espiga con la mano y luego apriételo con unos alicates, no más de un cuarto de vuelta después de apretarlo a mano. Apretar demasiado puede agrietar los accesorios de plástico. Conecte el otro extremo de la manguera líder al puerto de entrada del carrete, nuevamente usando cinta de PTFE en las roscas.

Paso 6: cargue la manguera de jardín en el tambor

Pase el extremo macho de su manguera de jardín a través de la guía de la manguera (el pequeño bucle o canal en la parte delantera del carrete) y dentro de la entrada del tambor. Apriete la conexión en el tambor. Comience a enrollar la manguera en el tambor girando la manivela. Enrolle la manguera en capas uniformes y superpuestas. en lugar de amontonarlo todo en el centro. El enrollado desigual crea puntos de presión que desgastan la manguera con el tiempo.

Paso 7: conecte el conector final o el rociador

Deje los últimos 3 a 4 pies de manguera fuera del tambor para que pueda acceder fácilmente al extremo hembra. Aquí es donde conectará su aspersor de impacto, boquilla u otro accesorio. Envuelva la rosca de entrada del aspersor con cinta de PTFE antes de conectarlo. Muchos cabezales de aspersores de impacto utilizan un conector GHT (rosca para manguera de jardín) estándar de ¾ de pulgada, que es el estándar universal para las mangueras de jardín de EE. UU.

Paso 8: Pruebe el sistema en busca de fugas

Abra la llave lentamente y camine a lo largo de toda la conexión, revisando cada unión de accesorios en busca de goteos o rociadores. Preste especial atención a las conexiones de la manguera principal y a la entrada del tambor; estos son los puntos de fuga más comunes. Si ve un goteo lento, cierre el agua, seque el accesorio, agregue otra vuelta de cinta de PTFE y vuelva a apretar.

Paso a paso: cómo configurar un carrete de manguera de carro portátil

Los carretes de manguera de carro requieren ensamblaje en lugar de instalación en la pared. La mayoría llega parcialmente ensamblada, pero es necesario colocar el eje, las ruedas y la manija antes de su uso.

Montar el marco

Siga el diagrama del fabricante para fijar las patas, el eje y el mango a la carcasa del tambor del carrete. Utilice el hardware incluido; no sustituya pernos, ya que la longitud y el paso de la rosca están calibrados para el grosor específico del marco. Apriete todos los pernos firmemente pero no pele las roscas de plástico si el marco es a base de polímero. La mayoría de los carretes de carro tardan entre 10 y 15 minutos en montarse por completo. si presenta todas las piezas antes de comenzar.

Coloque las ruedas

Deslice las ruedas sobre el eje y asegúrelas con los pasadores o tapas incluidos. Compruebe que las ruedas giren libremente y no se tambaleen. Una rueda tambaleante hará que el carro se incline cuando la manguera esté completamente cargada.

Conecte la manguera líder

Los carretes de carro generalmente incluyen una manguera guía de 6 pies que va desde la entrada del tambor hasta el grifo. Conéctelo al conector de entrada del carrete usando cinta de PTFE y coloque el carro lo suficientemente cerca del grifo para que la manguera guía cuelgue suelta en lugar de tensarse. Una manguera guía tensa eventualmente se romperá en el punto de conexión debido a la tensión constante.

Cargar y enrollar la manguera

Pase la manguera a través de la guía y conéctela a la entrada del tambor. Enrolle lentamente, manteniendo la manguera distribuida uniformemente a lo ancho del tambor. Para un carro que usará con un rociador de impacto en el extremo, asegúrese de que se pueda acceder al extremo del conector hembra sin desenrollarlo por completo; deje aproximadamente 5 pies de manguera fuera del tambor para facilitar la conexión.

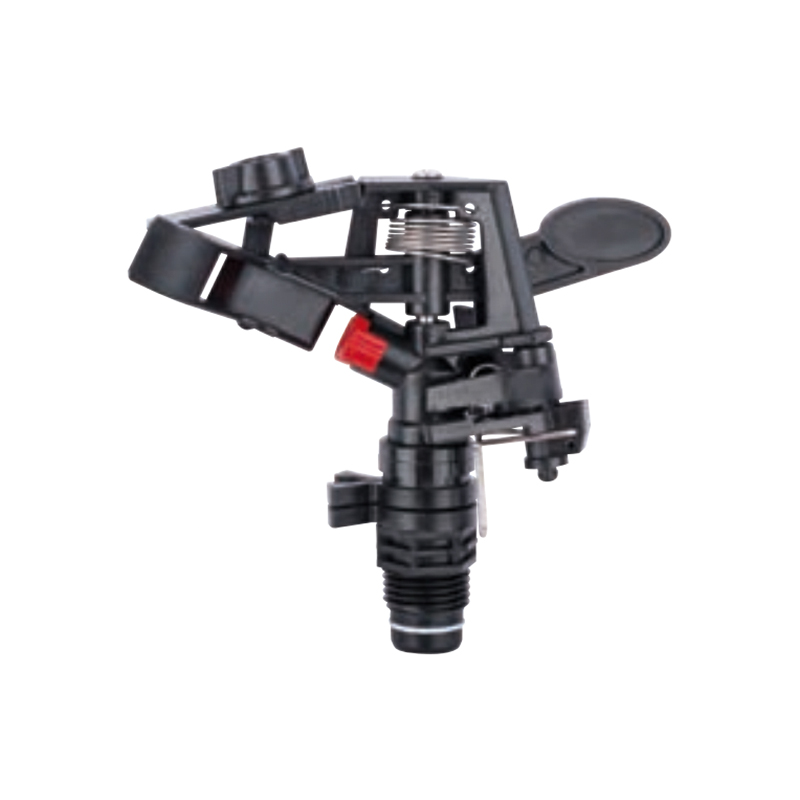

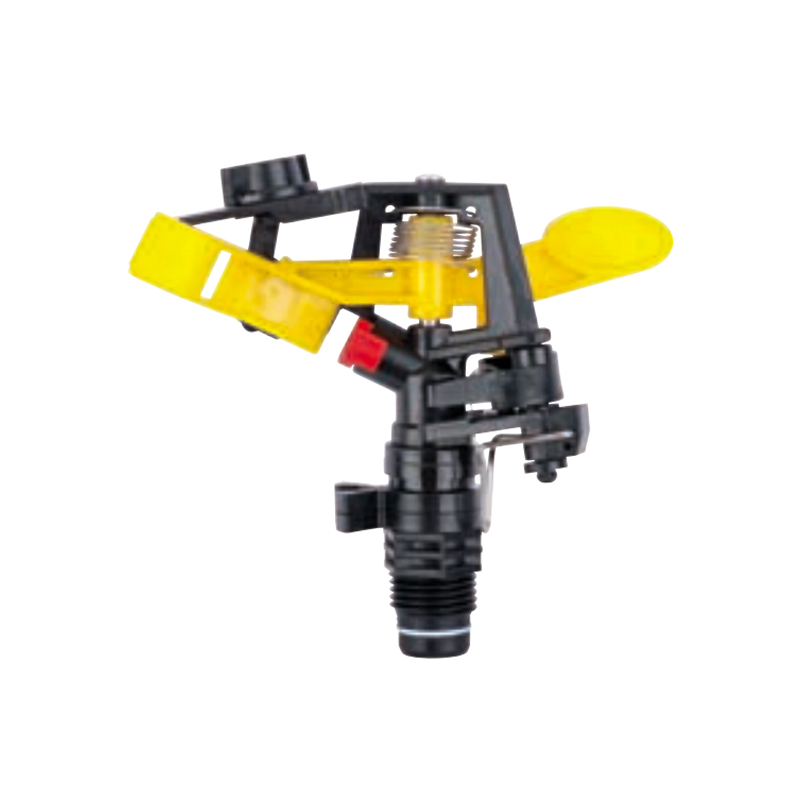

Conectando un Aspersor de impacto a la configuración de su carrete de manguera

Un aspersor de impacto, a veces llamado aspersor de impacto giratorio o aspersor de impulso, es uno de los tipos de aspersores más eficaces para áreas de césped medianas y grandes. Cuando se combina con un carrete de manguera, crea una solución de riego portátil y altamente flexible.

Por qué los aspersores de impacto funcionan bien con carretes de manguera

Los aspersores de impacto funcionan utilizando la fuerza del chorro de agua para impulsar un brazo giratorio, que desvía el chorro en un amplio arco. Generalmente cubren un radio de 25 a 50 pies dependiendo de la presión del agua, lo que los hace ideales para espacios abiertos de césped. A diferencia de los aspersores oscilantes que dependen de una columna de agua uniforme, los aspersores de impacto funcionan de manera consistente incluso con una presión ligeramente fluctuante, lo cual es común cuando el agua viaja a través de una manguera larga en un carrete.

Debido a que los carretes de manguera le permiten extender su alcance a través del jardín sin arrastrar una manguera manualmente, combinar un carrete de carro con un cabezal de aspersor de impacto portátil en una púa le permite regar múltiples zonas simplemente reposicionando el carro y ajustando las clavijas de arco del aspersor.

Requisitos de presión de agua

La mayoría de los modelos de rociadores de impacto residenciales requieren entre 25 y 50 PSI en el cabezal del rociador para un funcionamiento adecuado. El problema es que la presión del agua cae a medida que viaja a través de una manguera: aproximadamente 1 PSI por pie en una manguera estrecha de ½ pulgada en condiciones de alto flujo, y menos en una manguera de ⅝ o ¾ de pulgada. Para una manguera de 100 pies y ½ pulgada, podría perder de 8 a 12 PSI entre el grifo y el aspersor.

Si la presión del agua de su casa en el grifo es de alrededor de 45 PSI y está utilizando 75 pies de manguera de ½ pulgada, es posible que llegue al aspersor de impacto con solo 35 a 38 PSI, aún viable, pero en el extremo inferior. El uso de una manguera de ⅝ de pulgada de diámetro reduce significativamente esta pérdida de presión y es la opción preferida cuando se utiliza un aspersor de impacto a distancia.

Longitud de la manguera y área de cobertura

Un carrete de manguera de carro estándar tiene capacidad para entre 50 y 150 pies de manguera de ⅝ de pulgada. Para la mayoría de los céspedes residenciales, una manguera de 75 pies en un carrete combinada con un aspersor de impacto cubre un área de aproximadamente 5000 a 8000 pies cuadrados reposicionando el aspersor dos o tres veces. Esta es una cobertura sustancialmente mayor que la de un aspersor oscilante fijo, que normalmente maneja de 2000 a 3500 pies cuadrados por posición.

Cómo instalar el aspersor de impacto

1. Saque la longitud deseada de manguera del tambor del carrete.
2. Envuelva la rosca de entrada del rociador de impacto con cinta de PTFE (dos o tres vueltas).
3. Enrosque el aspersor con la mano en el extremo hembra de la manguera de jardín.
4. Apriete un cuarto de vuelta adicional con unos alicates si es necesario, pero evite apretar demasiado.
5. Coloque el aspersor sobre su púa en la posición deseada en el césped.
6. Coloque las clavijas de ajuste del arco en el cabezal del aspersor para controlar el rango de barrido (arco parcial o 360° completos).
7. Abra el agua lentamente y permita que la presión se estabilice antes de ajustarla al flujo total.

Errores comunes al instalar un carrete de manguera

Incluso los jardineros experimentados cometen errores evitables durante la instalación del carrete de manguera. A continuación te presentamos los problemas más frecuentes y cómo prevenirlos.

Saltarse la cinta de PTFE

El enroscado en seco de accesorios para mangueras de jardín sin cinta de PTFE casi siempre produce goteos lentos en los puntos de conexión. El agua a presión encuentra cualquier imperfección en una unión roscada. La cinta de PTFE cuesta menos de $2 y tarda 30 segundos en aplicarse; no hay razón para omitirla.

Sobrecargar el tambor

Cada carrete de manguera tiene una capacidad máxima de manguera que figura en las especificaciones. Superarlo (digamos, forzar 125 pies de manguera en un tambor con capacidad para 100 pies) crea una presión excesiva sobre el eje del tambor y el mecanismo de manivela. También atrapa las capas internas de la manguera bajo tanta compresión que las torceduras se vuelven inevitables. Siempre haga coincidir la longitud de la manguera con la capacidad nominal del carrete.

Montaje demasiado lejos de la espiga

Si el carrete se monta a más de 6 pies del grifo exterior, la manguera guía incluida generalmente no es lo suficientemente larga. El uso de una manguera de extensión como manguera líder agrega puntos de conexión innecesarios y aumenta el riesgo de fugas. Al elegir una ubicación de montaje, priorice la proximidad a la fuente de agua sobre la estética visual.

Enrollar una manguera mojada o retorcida

Enrollar una manguera que todavía tiene agua en su interior agrega peso innecesario al tambor, y enrollar una manguera retorcida fija la torsión permanentemente en el material de la manguera. Antes de enrollar, drene la manguera haciéndola circular cuesta abajo o desconectando brevemente el conector final. Resuelva cualquier torsión haciendo caminar la manguera hacia afuera antes de rebobinarla.

Uso del diámetro de manguera incorrecto para un aspersor de impacto

Como se mencionó anteriormente, las mangueras de ½ pulgada provocan una caída de presión significativa en largas distancias. Si está utilizando un aspersor de impacto al final de 75 pies de manguera, es posible que una manguera de ½ pulgada no proporcione suficiente presión para que el aspersor gire correctamente. Cambie a una manguera de ⅝ de pulgada de diámetro para cualquier recorrido de más de 50 pies donde un rociador de impacto sea el accesorio final.

Dejar la manguera bajo presión cuando no esté en uso

Muchas personas dejan el grifo abierto las 24 horas del día, los 7 días de la semana y solo controlan el flujo de agua en el extremo de la boquilla. Esto mantiene toda la manguera, la manguera guía y los accesorios del carrete bajo una presión de agua constante, hasta 80 PSI en algunos sistemas municipales. Con el tiempo, esto acelera el desgaste en cada unión y puede hacer que la manguera se infle cerca de los puntos de conexión. Cierre el grifo después de cada uso y libere la presión abriendo brevemente el aspersor o la boquilla.

Mantenimiento del carrete de manguera para que todo funcione

Un carrete de manguera configurado correctamente puede durar de 10 a 20 años con un mantenimiento mínimo. Los carretes descuidados suelen fallar en un plazo de 3 a 5 años debido a manivelas atascadas, mangueras agrietadas o accesorios corroídos.

Lubrique la manivela y el eje

Una o dos veces por temporada, aplique un aceite ligero para máquinas o un aerosol de silicona al cigüeñal, los cojinetes del eje y cualquier punto de pivote en un carrete de montaje giratorio. Esto evita la resistencia arenosa que se desarrolla a partir del polvo y los depósitos minerales y mantiene el bobinado suave. No utilice WD-40 como lubricante a largo plazo: se evapora rápidamente y atrae la suciedad. Utilice un aceite de máquina específico o un spray de silicona seco.

Inspeccione los accesorios antes de cada temporada

Al comienzo de la primavera, antes de usar el carrete por primera vez, revise cada conexión roscada para detectar grietas o corrosión. Los accesorios de plástico pueden volverse quebradizos después de la exposición a los rayos UV durante el invierno, y los accesorios de metal pueden mostrar corrosión verde si se almacenaron húmedos. Reemplace cualquier accesorio que muestre grietas visibles antes de aplicar presión de agua.

Prepararse para el invierno antes de la primera helada

En climas que experimentan temperaturas bajo cero, el agua que queda en la manguera y los accesorios se expandirá y agrietará. Antes de la primera helada, desconecte la manguera principal del grifo, drene toda la manguera sacándola del carrete y dejándola colgar en una pendiente, y guarde el carrete en un garaje o cobertizo. Incluso un solo ciclo de congelación puede romper una manguera de jardín o romper un accesorio de plástico sin posibilidad de reparación.

Limpie la boquilla del aspersor de impacto anualmente

Los depósitos minerales del agua dura obstruyen gradualmente el orificio de la boquilla de un aspersor de impacto, reduciendo su distancia de alcance y provocando una rotación desigual. Una vez por temporada, retire el cabezal del aspersor, sumérjalo en una solución de agua y vinagre blanco 1:3 durante 30 minutos y enjuáguelo bien. Esto restablece el rendimiento total de la boquilla sin dañar los componentes de plástico o caucho.

Elegir la manguera adecuada para su carrete y aspersor de impacto

La manguera que elija es más importante de lo que la mayoría de la gente cree. No todas las mangueras de jardín funcionan de la misma manera bajo las demandas de flujo de un aspersor de impacto, y no todas las mangueras son compatibles con todos los tamaños de tambores de carrete.

Más allá del diámetro, busque mangueras con una presión de rotura de al menos 150 PSI. Las mangueras premium utilizan una capa trenzada interna reforzada, a menudo de nailon o poliéster, que evita que se hinche bajo alta presión. Las mangueras livianas "expandibles" no son adecuadas para el uso de aspersores de impacto, ya que restringen el flujo de manera demasiado significativa y son propensas a tener fugas en los accesorios bajo presión sostenida.

Una manguera de goma es más pesada que una de vinilo pero mucho más duradera. , especialmente cuando se enrolla repetidamente en un carrete y se deja expuesto a la luz solar directa. Para cualquier configuración en la que la manguera se enrolle y desenrolle diariamente, vale la pena el costo adicional por una manguera de caucho o híbrida de caucho y vinilo.

Solución de problemas comunes del carrete de manguera

Incluso un carrete correctamente instalado puede desarrollar problemas con el tiempo. A continuación se explica cómo diagnosticar y solucionar los problemas más comunes.

La manivela está rígida o es difícil de girar

Esto generalmente se debe a la acumulación de minerales en el eje o a que la manguera está demasiado apretada. Intente aplicar unas gotas de aceite de máquina al cigüeñal y al eje. Si la manivela aún está rígida, desenrolle parcialmente la manguera y verifique si las capas internas están comprimidas entre sí. Un tambor sobrecargado siempre tendrá la manivela rígida.

Gotas de agua en la conexión de la manguera líder

Cierre el agua y seque el punto de conexión. Retire el conector, revise la arandela de goma dentro del conector de la manguera para detectar grietas o deformaciones y reemplácela si es necesario. Las arandelas de goma dentro de los accesorios de las mangueras de jardín son económicas y, por lo general, son el primer componente que falla. Vuelva a aplicar cinta de PTFE a la parte roscada antes de volver a conectarla.

El aspersor de impacto no gira

Si el cabezal del aspersor no gira, la causa más común es una presión de agua insuficiente en el cabezal. Compruebe si otros grifos de la casa están abiertos simultáneamente, lo que reduciría la presión del grifo. También verifique que la manguera no esté doblada en algún lugar de su longitud en el tambor. Una simple torsión en una manguera enrollada puede reducir el flujo lo suficiente como para detener la rotación de un rociador de impacto.

Si la presión parece buena, retire el cabezal del aspersor y enjuague el orificio de la boquilla con agua limpia para eliminar cualquier residuo. La arena, la gravilla o las incrustaciones minerales dentro de la boquilla pueden bloquear la pequeña abertura que impulsa el brazo de rotación.

La manguera sigue retorciéndose en el punto de salida del tambor

Torcerse en el punto donde la manguera sale de la guía del tambor es una señal de que la abertura de la guía es demasiado afilada o que la manguera es demasiado rígida para el radio de curvatura requerido. Algunos carretes de manguera incluyen un collar de goma o flexible en la guía de salida para suavizar el ángulo de curvatura. Si el suyo no lo hace, envuelva la manguera con una sección corta de aislamiento de espuma para tuberías en el punto de salida para amortiguar la curvatura y reducir las torceduras.

El carrete retráctil no se retrae

Si el resorte de un carrete retráctil no tira de la manguera hacia atrás, la causa más común es un resorte roto o una manguera que excede la capacidad de peso del carrete. Los carretes retráctiles accionados por resorte no son adecuados para mangueras de goma. , que puede pesar el doble que una manguera de vinilo equivalente. Si el resorte está intacto pero aún no se puede retraer, cambie a una manguera más liviana. Si el resorte está roto, generalmente es necesario reemplazar el carrete; los mecanismos de resorte generalmente no se pueden reparar en el campo en los modelos residenciales.

Cómo la ubicación del carrete de manguera afecta la cobertura de los rociadores de impacto

La ubicación del carrete de manguera en relación con el césped afecta directamente la eficacia con la que se puede regar con un aspersor de impacto. La ubicación estratégica minimiza la longitud de la manguera que necesita para sacar el carrete para cada zona, reduce la caída de presión y extiende la vida útil de la manguera al reducir la cantidad de ciclos de enrollado/desenrollado.

Para un césped rectangular de 3000 pies cuadrados (aproximadamente 50 por 60 pies), un carrete montado en la pared cerca del punto medio de uno de los lados más largos permite que un aspersor de impacto cubra toda el área desde dos posiciones con solo 40 a 50 pies de manguera por posición. En cambio, montar el carrete en una esquina de la casa requeriría de 75 a 100 pies de manguera para llegar a la esquina más alejada, lo que aumentaría significativamente la caída de presión en el cabezal del rociador.

Para céspedes de forma irregular o propiedades con múltiples zonas de jardín distintas, un carrete de manguera con carro ofrece más flexibilidad. Puede estacionar el carrito en diferentes grifos alrededor de la propiedad y ajustar la cobertura simplemente reubicando el carrito y reposicionando la punta del rociador de impacto. Muchos propietarios descubren que un carrete de 75 pies y dos aspersores de impacto cubren un patio suburbano promedio de 5,000 pies cuadrados. en tres o cuatro posiciones de aspersores por sesión de riego.
